如何比较在cookie罐子中吸收EMI的材料

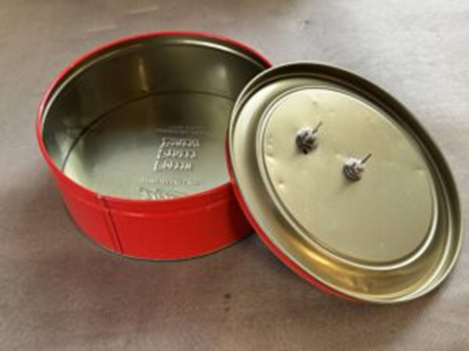

产品外壳具有共振频率，可能会产生不必要的EMI。腔中材料的吸收可以减少EMI。在将其输入产品之前，请使用cookie比较材料。当工作频率接近微波炉时，外壳可以作为共振腔出现并增强EMI辐射。当我在航天飞机通信系统上工作时，进入在腔中吸收微波炉的材料是一种常见的做法。这样做可以减少一个由一个单独的隔室链产生的EMI。图1。由普通曲奇罐大小制成的简单谐振腔。在正常产品设计中，我们还将遵循带有其他电缆的较小盾牌或产品形成的空腔或结构共振。在本文中，Beeksperedwe浪漫史具有“饼干锡”共鸣和抑制这种共鸣的最佳材料。 Cookie Jar（图1）很容易获得，并且可以很好地显示出空腔共振。我从同事那里借了这个想法李山。为了形成这种结构，我钻了两个孔以安装一个底盘BNC，一个在中间，一个在侧面。实际位置无关紧要。您只需要在两者之间稍微分开即可。如图所示，短焊料（1厘米长）每连接器短线（1厘米长）。跟踪生成器将发送到一个设备，并在另一台设备上收到分析器。图2。频谱分析仪显示了腔的共振。此演示所需的设备包括带有跟踪生成器的Spectrum Analyzer，或者您可以使用矢量网络分析仪。在此示例中，我们将使用SIGLENT SSA 3032X分析仪，其频率极限为1 GHz至1.6 GHz，带宽分辨率为120 kHz。使用两条BNC电缆连接到N-BNC适配器，如图2所示。校准集频率限制。如图3所示，将两根电缆连接到BNC存储桶以捕获系统并在前置放大器上关闭，按“ TG”按钮（右上），并确保Defau-20 dBm中的LT水平。它应该是轻巧的，并显示一条锯齿状的电线，代表两条电缆的损失。在软键菜单中，按归一化。您应该在显示屏顶部完成一条直线，指示全频率的“零”损失标准。此过程消除了测量中的电缆损失。图3。要校准测量系统，请连接两条BNC电缆。计算 - 当您猜测尺寸时，这总是最好的。对于具有测量值的圆柱体，如图4所示，共振频率为：对于≥H/2.03（和9cm≥6/2.03），那么我们可以使用以下步骤计算共振频率[1，2]。共振频率 / f =频率（GHz），H =高度（CM），A =半径（CM），μ0= 8.854×10-12和∈0=4π×10-7，对于此示例，A = 9 cm，H = 6 cm（通常是cookie Jar）等于，f = 1.275 GHz。图4。圆柱尺寸将用于计算。测量 - 卸下BNC枪管并连接两个同轴CABLES如图2所示。您应该在1.275 GHz时看到尖锐的共振。在我们的情况下，我们测量了1.236 GHz，该GHz非常接近计算的频率。此共振频率可能会根据罐的大小而有所不同。在现场工作坊中，阻尼实验的常规演示是在罐中间扔大型铁氧体cho，以帮助吸收和抑制共振。图5。房间中抑制共振的大型铁氧体窒息。在此示例中，我们将使用带有材料＃31的圆形电缆核心组件0431176451（图5）。它显示出100 MHz至500 MHz的范围相对较高的阻抗。如果关闭或打开（测试）似乎并不重要。只有块铁氧体本身会吸收或阻止腔共振。图6和图7显示了前任（无阻尼），然后显示（使用大铁矿窒息）。图6。阻尼前的共振显示在1.236 GHz处的尖峰。图7。阻尼的共振显示为1.136 GHz的高潮。你可以看到，共振几乎完全受阻，共振的频率小于1.136 GHz。铁素体可将谐振峰降低22 dB（27.09减去4.99）。我使用其他铁氧体吸收器样品进行实验。这是一些结果。我将在原始谐振峰中保留分数1以供参考。在图8中，我添加了4英寸。 X 6“（10厘米x 15厘米）Majr产品RF吸收器放在储罐下。它是厚实的柔性不锈钢网和铁氧体吸收剂的混合物。它降低了18 dB的共振，并将共振频率移至1.136 GHz。铁氧体吸收剂在2-3 GHz时最有效，更适合于在该实验中使用的较高的谐振频率。r。这种空腔共振可以通过使用离散的铁氧体或装有铁氧体的材料来抑制。铁氧体的“体积”越多，阻尼越好。下次，我们将尝试其他一些有趣的项目来引起共鸣。
